13PF-C-450-S

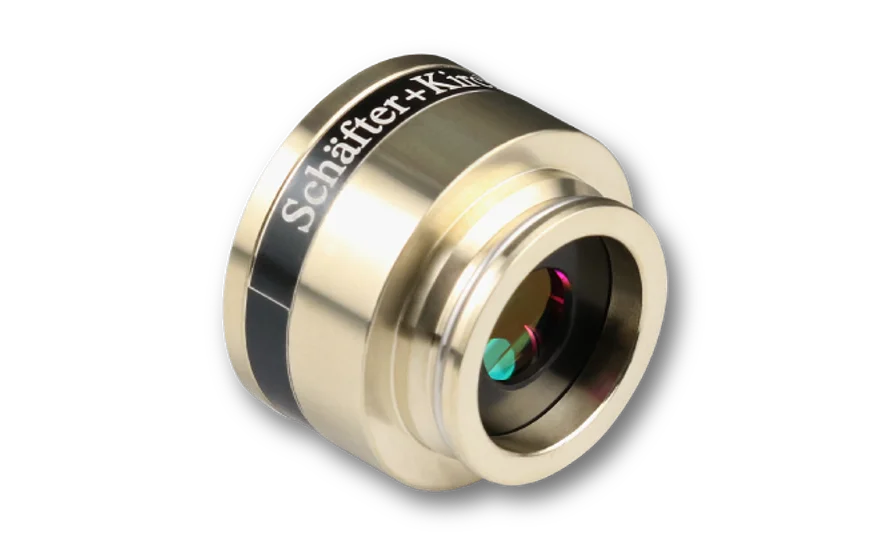

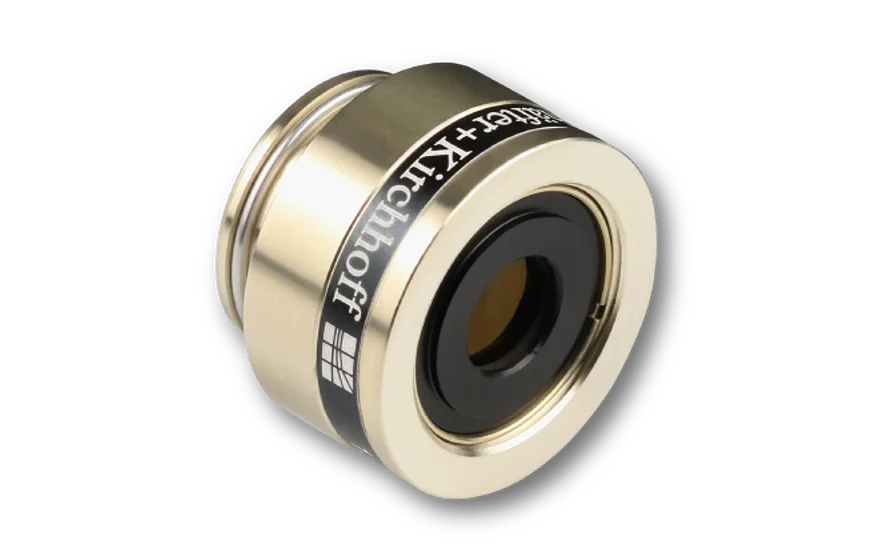

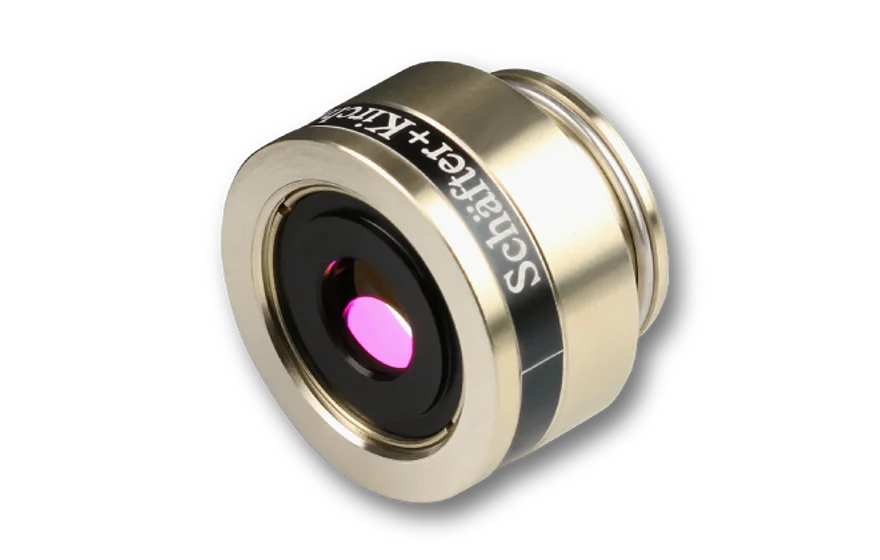

Polarization beam splitter cube (short version)

13PF-C-xxx-S
13PF-C-xxx-S
13PF-C-xxx-S
13PF-C-xxx-S
13PF-C-xxx-S
13PF-C-xxx-S
13PF-C-xxx-S
13PF-C-xxx-S

Features

Polarization filter with system mount Ø 19.5 mm for attaching to 60FC-L and 60FC-T Fiber Collimators with outer diameter Ø 25 mm.
This filter transmits only the linear polarized component of the radiation.
  • Polarization beam splitter cube with deflection of the unwanted orthogonally polarized radiation
  • Polarization extinction ratio 10.000:1
  • Surface deviation < λ/4
  • Clear aperture: Ø 10 mm
  • System mount: Ø 19.5 mm
  • AR Coating: 450 - 700 nm
  • Short Version without front fitting

Technical data

13PF-C-450-S

Order Code
13PF-C-450-S
Type
Polarizing cube beam splitter
Wavelengths range
450 - 700 nm
Extinction
10.000:1
Transmission
> 95 %
AR Coating
yes
Surface deviation
< λ/4
Clear aperture
10 mm
System mount
Ø 19.5 mm
Front fitting
-
Housing material
Nickel silver
Weight
42 g

Dimensions (for a complete dimensional drawing please refer to the downloads section)

Polarization Beam Splitter Cube

Downloads

Dimensional drawing
930730090400.pdf (Dimensional drawing)
STEP model
930730090400.stp (STEP model)
STEP model
930730090400.stp (STEP model, for registered users only)

Benefits of user registration include

  • Extended information for download including stepfiles, software or manuals
  • Direct download of user-specific downloads (e.g. user-specific software)
  • Access to previous online requests and the possibility to add complete previous lists to the "Request for quote" list
  • Stored item list
Click here to register.

Accessories

Polarization Analyzer SK010PA

Measurement tool for coupling into polarization-maintaining fiber cables
