5PF-P-600-S

Dichroic polarization filter (short version)

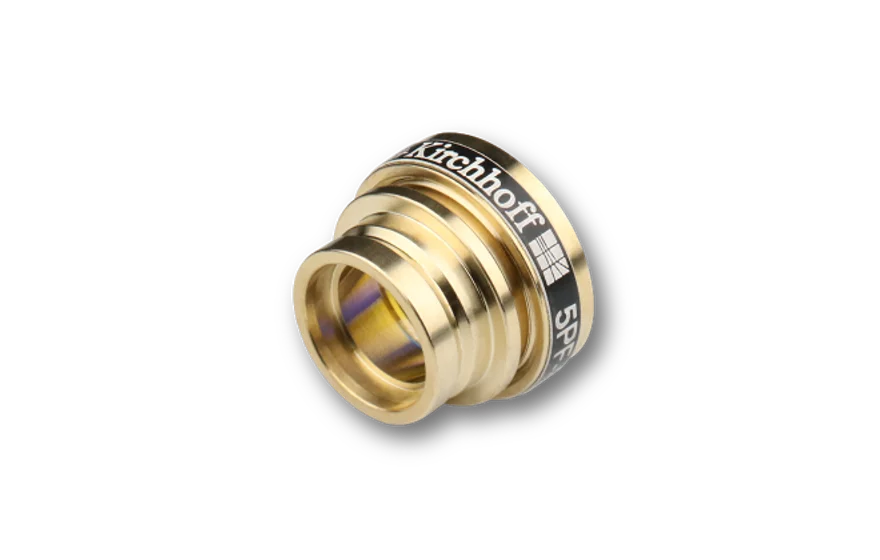

5PF-P-xxx-S

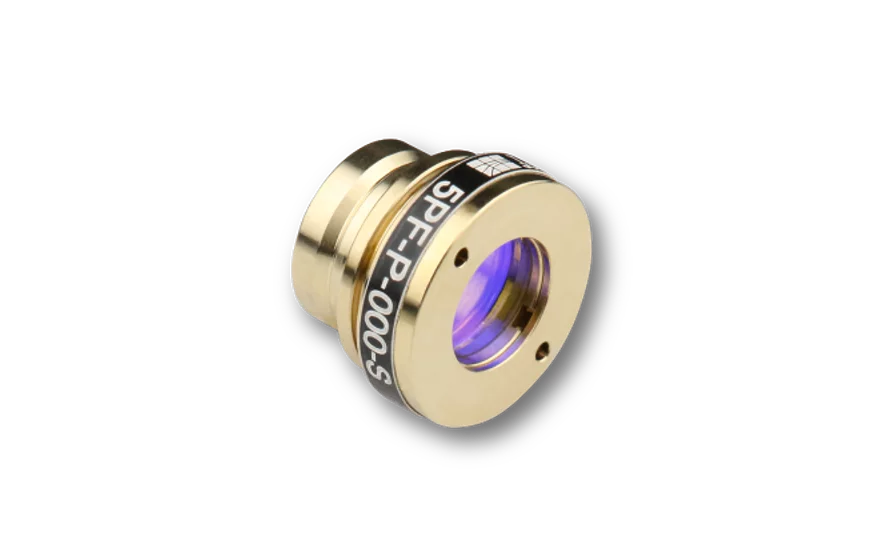

5PF-P-xxx-S

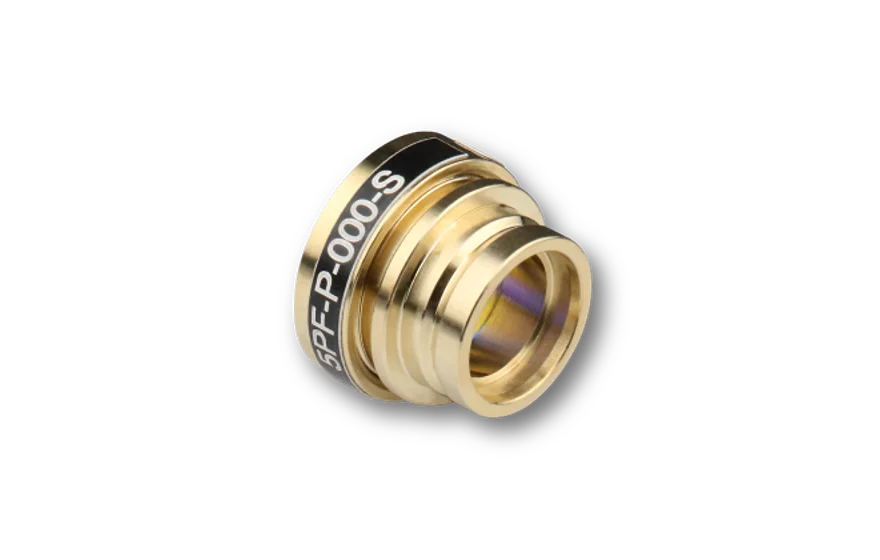

5PF-P-xxx-S
5PF-P-xxx-S
5PF-P-xxx-S
5PF-P-xxx-S
5PF-P-xxx-S
5PF-P-xxx-S

Features

Polarization filter with system mount Ø 8 mm for attaching to 60FC Fiber Collimators (with outer diameter Ø 12 mm).
The filter transmits only the linear polarized component of the radiation.
  • Dichroic polarization filter.The filter is laminated to a glass substrate with an 1.5° inclined mounting in oder to avoid direct back-reflections
  • Polarization extinction ratio 10.000:1
  • Surface deviation < λ/4
  • Clear aperture: 5 mm
  • System mount: Ø 8 mm
  • AR Coating: 600 - 825 nm
  • Short Version without front fitting

Technical data

5PF-P-600-S

Order code
5PF-P-600-S
Type
Dichroic polarization filter
Wavelength range
600 - 850 nm
Extinction
10.000:1
Transmission
> 84 - 93 %
AR coating
600 - 825 nm (residual reflectivity < 1.5 %)
Surface deviation
< λ/4
Clear aperture
Ø 5 mm
Inclined mount
1.5°
System mount
Ø 8 mm
Front fitting
-
Housing material
Nickel silver
Weight
5 g

Dimensions (for a complete dimensional drawing please refer to the downloads section)

5PF-P-xxx-S

Downloads

Dimensional drawing
921120280100.pdf (Dimensional drawing)
STEP model
921120280100.stp (STEP model)
STEP model
921120280100.stp (STEP model, for registered users only)

Benefits of user registration include

  • Extended information for download including stepfiles, software or manuals
  • Direct download of user-specific downloads (e.g. user-specific software)
  • Access to previous online requests and the possibility to add complete previous lists to the "Request for quote" list
  • Stored item list
Click here to register.

Accessories

Polarization Analyzer SK010PA

Measurement tool for coupling into polarization-maintaining fiber cables
