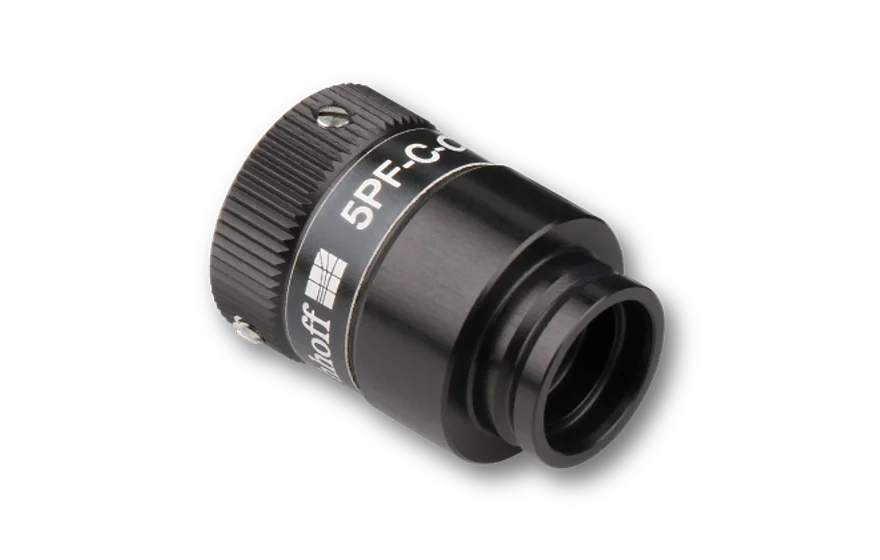

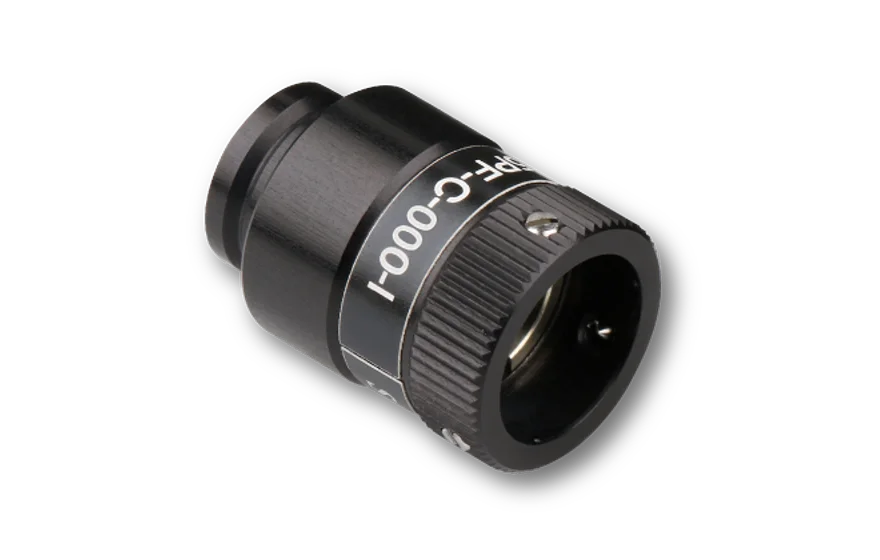

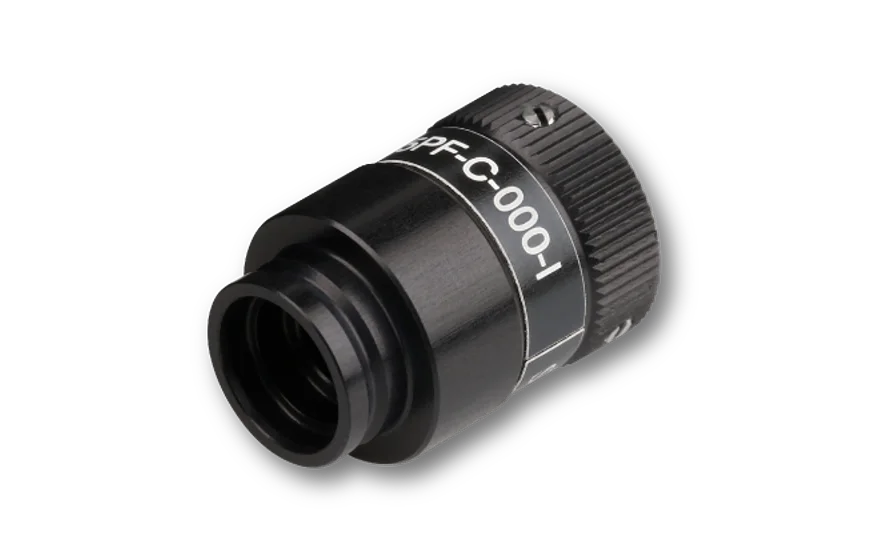

5PF-C-400-L

Polarization beam splitter cube (long version)

5PF-C-xxx-L
5PF-C-xxx-L
5PF-C-xxx-L
5PF-C-xxx-L
5PF-C-xxx-L
5PF-C-xxx-L
5PF-C-xxx-L
5PF-C-xxx-L

Features

Polarization filter with system mount Ø 8 mm for attaching to 60FC Fiber Collimators (with outer diameter Ø 12 mm).
This filter transmits only the linear polarized component of the radiation.
  • Polarization beam splitter cube with deflection of the unwanted orthogonally polarized radiation
  • Polarization extinction ratio 10.000:1
  • Surface deviation < λ/4
  • Clear aperture: 4 mm
  • System mount: Ø 8 mm
  • AR Coating: 390 - 480 nm
  • Long-form housing with system mount Ø 8 mm for adding additional attachment optics

Technical data

5PF-C-400-L

Order Code
5PF-C-400-L
Type
Polarizing cube beam splitter
Wavelength range
390 - 480 nm (residual reflectivity < 1.5 %)
Extinction
10.000:1
Transmission
> 95 %
AR Coating
yes
Surface deviation
< λ/4
Clear aperture
4 mm
System mount
Ø 8 mm
Front fitting
System mount Ø 8 mm
Housing material
Black anodized aluminum
Weight
5 g

Dimensions (for a complete dimensional drawing please refer to the downloads section)

5PF-C-xxx-L

Downloads

Dimensional drawing
921120280400.pdf (Dimensional drawing)
STEP model
921120280400.stp (STEP model)
STEP model
921120280400.stp (STEP model, for registered users only)

Benefits of user registration include

  • Extended information for download including stepfiles, software or manuals
  • Direct download of user-specific downloads (e.g. user-specific software)
  • Access to previous online requests and the possibility to add complete previous lists to the "Request for quote" list
  • Stored item list
Click here to register.

Accessories

Polarization Analyzer SK010PA

Measurement tool for coupling into polarization-maintaining fiber cables
